在設計電源系統方案時，當一個電源模塊無法滿足系統設計要求，通常會采用多個電源模塊并聯應用。電源并聯運行是實現大容量、大功率電源系統的關鍵元素，不過若是并聯太多模塊，將會影響均流和可靠性，并聯設計方案不當，將會燒毀模塊和后級系統。

      電源模塊并聯異常有啟動異常、輸出短路、輸出無法均流、模塊燒毀等，模塊并聯無法均流一般從結構上和輸出特性分析。若倆個模塊的參數完全相同時（最大輸出電壓和輸出阻抗，負載特性曲線重合），則能實現負載電流均勻分配。但在實際應用中，在模塊電壓相同情況下，每個模塊的輸出阻抗是不一樣的，輸出電壓細微的差別都將影響著輸出電流的變化。所以一般輸出不均流的主要原因都是輸出電壓和阻抗不一樣。

      常用的并聯電源電路設計方案有電阻并聯法、電流均流并聯法、二極管并聯法三種。

      電阻并聯法如上圖所示：在模塊輸出端外加電阻再并聯，原理是利用電阻的線性電壓實現負載均衡。這種電源設計方案適用于輸出功率不大、精確度要求較低的場合。

      電流均流并聯法如上圖所示：適用特定均流IC設計并聯輸出。這種電源設計方案適用于精確度要求較高的場合。

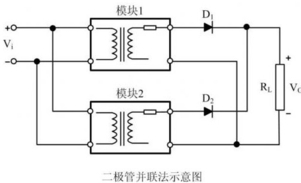

      二極管并聯法如上圖所示：在模塊輸出端接二極管再并聯，這種電源設計方案可以防止輸出電流逆流，形成內環路。

常用的電源模塊并聯均流方案：

1、輸出阻抗法或稱斜率法、下垂法。原理是調節輸出內阻實現均流，缺點是電壓調整率差。

2、主從法，原理是從中選定一個當主模塊，其它模塊為輔，缺點是如果主模塊出現異常，整個系統將無法工作。

3、平均電流自動均流法，原理是將模塊的電流放大后通過一個電阻連接到公用的均流母線上，按照均流母線上的平均電壓實現調整均流。缺點是如果均流母線短路或者某一個模塊故障，將會導致母線電壓下降。

4、外接控制法，原理是使用控制器調節電流實現均流。缺點是要付加連線和均流控制器。

5、自動均流法，原理是讓輸出最大電流的模塊自動成為主模塊，其它模塊輸出向主模塊靠近。

6、熱力自動均流法，原理是讓溫度低的模塊輸出電流大，溫度高的模塊輸出電流小來實現均流。

      并聯技術還是逆變電源模塊用來提高可靠性和擴大容量的重要手段。目前逆變電源并聯控制方式有主從、集中、分布、3C控制、無互連線控制等5種控制方式。

      并聯式模塊電源現在已經成為了電源供電系統發展的一個重要方向，比單一式電源更有供電效率，均流控制不單是并聯式電源的關鍵技術，同時也是大功率電源和冗余電源的關鍵技術。
